弧摆精磨抛光机JP15.4型详解

发布时间:

2022-10-27 09:11

     下面以JP15.4型弧摆精磨抛光机为例子就其用途特点和主要技术性能以及总体布局作详细介绍。有关弧摆精磨抛光机其他内容请阅读者参阅www.hzdtsk.com/about22/1.html 更多更好的内容等着您的再次光临。

一、机床的用途和特点
       JP15.4型弧摆精磨抛光机首要用来精磨、抛光中型球面光学零件.为了习惯精磨、抛光工作中多种速度的需求,机床设置了主轴变速箱.摇臂绕球心摇摆,完成准球心精磨抛光,使精磨抛光加工坚持压力稳定.机床选用守时钟控,可完成守时,定光圈、定疵病加工.因而,机床出产率高,操作便利,为流水线和自动线出产发明了条件.机床有四个摇臂可同步摇摆,并可别离调整摇摆方位。

二、机床的主要技术性能
最大精磨抛光曲率半径  R50MM
主轴转速  240 467 714R/MIN
摆轴摆速 28次/min
最大摆幅  45度
工作压力  0-100N
电动机总功率  0.67KW

三、机床的总布局

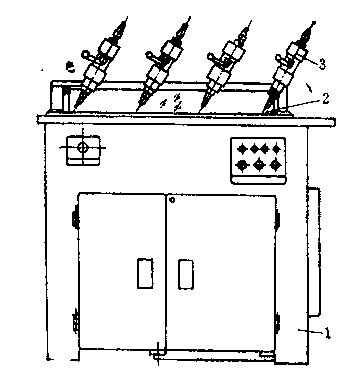

     图4-8为JP 15.4型弧摆精磨抛光机总布局图.它主要由箱体、主轴摆臂和服力头、连杆机构、冷却装笠、电气系统等部件组成.

变速箱装置在箱休t的内部底板上.箱体的上方安放铸铁水盆2,变速箱、过桥架、在水盆的四个等距孔中装置主轴组件,每个摆轴装在箱体后上方的翻滚轴承座上,其上固定摆臂和压力头3.抛光液或冷却液缸,加热器.水银温度计放在箱体内腔的左侧,电器装置在它的右侧.
